您当前的位置:首页 / 产品展示 / 电动51漫画APP下载安装 / T962Y型电动高压差51漫画APP下载安装
所属分类: 电动51漫画APP下载安装

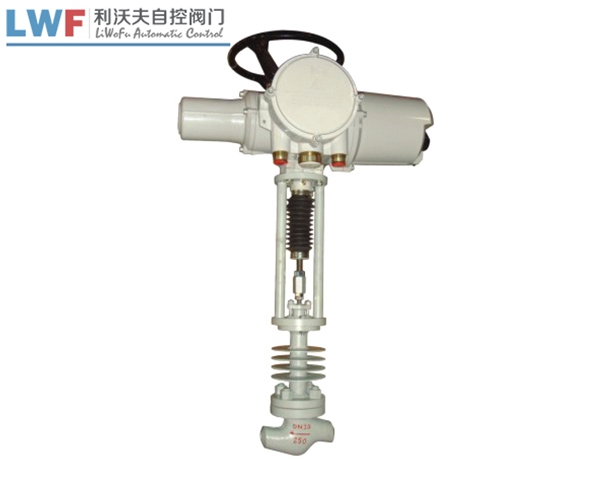

浙江51漫画在线入口专业生产电动51漫画APP下载安装,T962Y型电动高压差51漫画APP下载安装由直行程电动执行机构和阀体两部分组成,电动高压差51漫画APP下载安装采用多级降压的办法可防止气蚀和噪音,能平稳地调节流量。
产品详情
T962Y型电动高压差51漫画APP下载安装的简要介绍
51漫画APP下载安装用于调节介质流量,压力和液位。根据调节位置信号自动控制阀门开度,并调节介质流量,压力和液位。51漫画APP下载安装分为电动51漫画APP下载安装,气压51漫画APP下载安装和液压51漫画APP下载安装。本手册主要介绍两种类型,电动控制阀和气动控制阀。
51漫画APP下载安装由两部分组成
电动或气动执行器和51漫画APP下载安装。调节通常分为直型单座和直型两座两种,但后者的特点是流量大,失衡少,运行稳定,导致流量大和压降小。特别适用于大泄漏和低泄漏。循环容量Cv是选择51漫画APP下载安装的主要参数之一。51漫画APP下载安装的循环容量定义如下。当51漫画APP下载安装完全打开时,阀两端的压差为0.1MPa,流体密度为1g/cm3、每小时流量直径51漫画APP下载安装的流量称为流量,也称为流量系数,以Cv表示。单位是t/h,液体的Cv值计算如下。
根据流量的Cv值检查表格,以确定51漫画APP下载安装的公称直径DN。51漫画APP下载安装的流量特性是当51漫画APP下载安装两端之间的压差恒定时流过51漫画APP下载安装的介质的相对流量与开度之间的关系。控制阀的流动特性包括线性特性,等比例特性和抛物线特性。
T962Y型电动高压差51漫画APP下载安装由直行程电动执行机构和阀体两部分组成,阀门采用多级降压的办法可防止气蚀和噪音,能平稳地调节流量。
口径:DN15-200
压力:10.0-32.0MPa
材质:铸钢、铬钼钢,不锈钢等
T962Y型电动高压差51漫画APP下载安装执行机构主要技术参数表
型号 | 额定输出力N | 速度mm/s | 技术参数 | ||||
PSL | 361L | PSL | 361L | PSL | 361L | PSL | 361L |
201 | 361LSA-08 | 1000 | 800 | 0.25 | 4.2 | 电源:AC220V 50Hz | 电源:AC220V 50Hz |
202 | 361LSA-20 | 2000 | 2000 | 0.50 | 2.1 | ||
204 | 361LSB-30 | 4500 | 3000 | 0.50 | 3.5 | ||
208 | 361LSB-50 | 8000 | 5000 | 1.00 | 1.7 | ||
312 | 361LSC-65 | 12000 | 6500 | 0.60 | 2.8 | ||
325 | 361LSC-99 | 25000 | 10000 | 1.0 | 2.0 |
T962Y型电动高压差51漫画APP下载安装性能指标参考表
项目 | 指标值 | ||
基本误差% | 配3610L±2.5; 带定位器 ±1.0 | ||
回差% | 配361L ±2.0; 配PSL±1.0 | ||
死区% | 1.0 | ||
始终点偏差% | 电开 | 始点 | ±2.5 |
终点 | ±2.5 | ||
电关 | 始点 | ±2.5 | |
终点 | ±2.5 | ||
可调范围 | 50:1 | ||
额定行程偏差% | 2.5 | ||
泄量量L/H | 符合JB/T7387-94 IV级 小于阀的额定容量×10-4 |
T962Y型电动高压差51漫画APP下载安装允许压差c参考表
公称通径(mm) | 20 | 25 | 40 | 50 | 65 | 80 | 100 | 150 | 200 | 250 | 300 | ||||||
阀座直径(mm) | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
执行机构 | 允许压差△P(MPa) | ||||||||||||||||
配PSL | PSL202 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | ||||||||
PSL204 | 4.31 | 2.76 | 1.76 | 1.04 | 0.69 | 0.44 | |||||||||||
PSL208 | 1.86 | 1.23 | 0.78 | 0.50 | 0.35 | 0.20 | |||||||||||
PSL320 | 1.26 | 0.87 | 0.49 | 0.32 | 0.22 | ||||||||||||
配361L | 361LSA-20 | 6.4 | 6.4 | 6.4 | 4.90 | 3.14 | 1.92 | 1.23 | 0.78 | ||||||||
361LSB-50 | 4.79 | 3.06 | 1.96 | 1.16 | 0.76 | 0.49 | |||||||||||
361LSC-65 | 1.51 | 0.99 | 0.64 | 0.41 | 0.28 | ||||||||||||
361LSC-99 | 0.63 | 0.44 | 0.25 | 0.16 | 0.11 |
