您当前的位置:首页 / 产品展示 / 气动51漫画APP下载安装 / 气动保温51漫画APP下载安装
所属分类: 气动51漫画APP下载安装

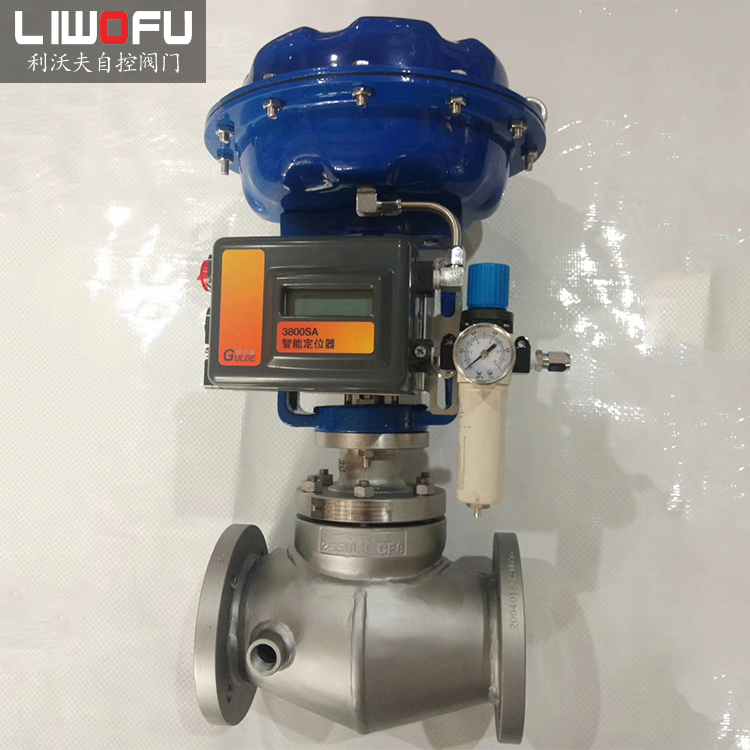

气动保温51漫画APP下载安装阀芯采用上导向结构,阀门结构紧凑,采用S型流线型通道,压力损失小,流量大,调节范围广,特点精度大,符合IEC534标准。气动保温51漫画APP下载安装具有与HCB51漫画APP下载安装相同的性能,主要用于绝热应用。
产品详情
气动保温51漫画APP下载安装阀芯采用上导向结构,阀门结构紧凑,采用S型流线型通道,压力损失小,流量大,调节范围广,特点精度大,符合IEC534标准。气动保温51漫画APP下载安装具有与HCB51漫画APP下载安装相同的性能,主要用于绝热应用。如果工艺介质的结晶温度低于环境温度,或者如果液体温度降低,则粘度会增加或流体会增加。顶部阀盖上增加了热夹套装置,以满足自动化工艺要求。
气动保温51漫画APP下载安装适用于需要保温的场合。如果工艺介质的结晶温度低于环境温度,流体温度下降,粘度增加,或流体凝固,则在阀体和上阀盖上增加蒸汽绝缘和磁性夹紧装置。根据需要继续。
气动保温51漫画APP下载安装泄漏符合ANSIB16.104标准。气动保温51漫画APP下载安装装有多弹簧膜片执行器,结构紧凑,输出力大。
公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |
阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | |
额定流量系数(KV) | 单座 | 6.9 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 440 |
套筒 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 360 | |
允许压差(MPa) | 单座 | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
套筒 | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.1 | |
公称压力(MPa) | 1.6、2.5、4.0、6.4 | |||||||||
额定行程(mm) | 16 | 25 | 40 | 60 | ||||||
配用执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ||||||
阀盖形式 | 标准型(-17~+250℃)、高温型(+250~+450℃)、低温型(-40~-196℃)、波纹管密封型(-40~+350℃) | |||||||||
压盖形式 | 螺栓压紧式 | |||||||||
阀芯形式 | 单座式、套筒式 | |||||||||
流量特性 | 等百分比、快开特性 |
配置执行器类别 | ZHA/B多弹簧簿膜执行机构 | ||||
执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
很好面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
行程(mm) | 10、16 | 24 | 40 | 40、60 | 100 |
弹簧范围(KPa) | 20~100(标准)、20-60、60-100、40-200、80-240 | ||||
膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
供气压力 | 140~400KPa | ||||
气源接口 | RC1/4" | ||||
环境温度 | -30~+70℃ | ||||
可配附件 | 定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 | ||||
作用形式 | 气关式(B)—失气时阀位开(FO);气开式(K)—失气时阀位关(FC) |
阀体 | WCB | 304 | 316 | 316L |
垫片 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 |
阀座/套筒 | 304 | 304 | 316 | 316L |
阀芯 | 304 | 304 | 316 | 316L |
导向套/并帽 | 304 | 304 | 316 | 316L |
中垫 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 | PTFE石墨垫片 |
阀盖 | WCB | 304 | 316 | 316L |
阀杆 | 304 | 304 | 316 | 316L |
保温夹套 | 25 | 304 | 316 | 316L |
填料 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 | PTFE/石墨 |
螺栓 | 25 | 不锈钢 | 不锈钢 | 不锈钢 |
填料压盖 | WCB | 304 | 316 | 316L |
